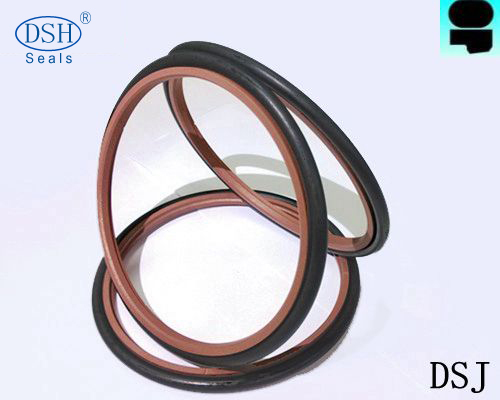

階梯組合密封圈 DSJ
- 代碼:DSJ
- 壓力≤(MPa):60
- 速度≤(m/s):15
- 溫度℃:-45/+200
- 材料:NBR/PTFE/FKM
- 介質:液壓油、阻燃液、水、氣
- 應用:液壓設備,標準油缸,機床,注射機,油壓機
- 訂購熱線:400-0087-996
-軸用密封圈
階梯組合封DSJ |
![]() |
-工程機械軸用密封件 階梯組合密封件 工作原理及基本知識
|
階梯組合密封件又稱為異形密封圈,他是由一個截面為階梯型的密封件和一個橡膠o型密封圈組合而成的廣州定制組合型密封圈的標準型號規格,主密封材料為丁腈橡膠及聚四氟乙烯等密封材料制成。
|
技術參數> Technical Data | ||||
|
壓力> Pressure[Mpa] |
溫度> Temperature(℃>) |
速度 Sliding speed(m/s) |
介質> Medium |
標準產品 tandard |
60 | -45/+200 | 15 |
液壓油、阻燃油、水、氣 Mineral oil based hydraulic fluids,barely flammable hydraulic fluids, water,air and others. |
材料Material |
|
設計標準或互換件 |
||
|
0圈 0-ring |
滑環 Slide ring |
ISO 7425/2 |
|
標準件Standard |
NBR |
PTFE-青銅 PTFE-Bronze |
GB_T 15242.3 |
|
特殊Special |
FKM |
PTFE-碳纖維 PTFE-carbon |
設計選用時可參考:派克密封件(Parker公司)OD系列、 邁克密封件(Merkel公司)OMS-MR、特瑞堡密封圈(Trelleborg公司 )RS1系列、阿斯頓密封件(AS公司)的XB系列標準。 以上資料僅供參考。 |
工作壓力Pressure | 160bar | 250bar | 400bar |
擠出間隙Max Gap E |
E≤0.6mm |
E≤0.4mm |
E≤0.2mm |
訂貨范例 Order Example for standard version: |

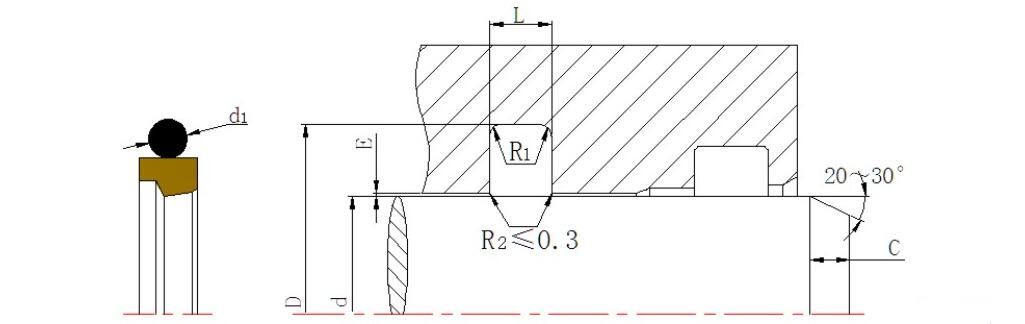

Installation Dimension table based on Metric Size
公制溝槽尺寸
|
|||||
軸徑d h9 |
溝槽底徑D H9 |
槽寬L +0.2 |
0型圈線徑d1 |
C≥ |
R1≤ |
4-18 |
d+4.9 |
2.2 | 1.8 |
2 |
0.4 |
8-25 |
d+7.3 |
3.2 | 2.65 | 2 | 0.4 |
19-150 |
d+10.7 |
4.2 | 3.55 | 3 | 0.8 |
38-250 |
d+15.1 |
6.3 | 5.3 | 5 | 1.2 |
50-255 |
d+20.5 |
8.1 | 7 | 7.5 | 1.6 |
250-700 |
d+24 |
8.1 |
7 | 8 | 1.6 |
650-1500 |
d+27.3 |
9.5 | 8.6 | 8.5 | 2 |
1000-1500 |
d+38 |
13.8 | 12 |
8.5 |
2 |
密封件作為密封配件之一,在工業生產行業中應用廣泛,且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境,而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話,就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件,才能更好地保存密封件。 |
![]() |
一、避免高溫 密封件的存放室溫在30℃以下,避免密封件產生高溫老化;密封件必須避開強光照射,避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的,如機械密封(填料密封等)影響因素有溫度、介質、磨損、所承受壓力等。 |
|
注:各種密封其性能影響因素是不同的,如機械密封(填料密封等)影響因素有溫度、介質、磨損、所承受壓力等。 |
熱 門 產 品 推 薦 | ||
![]() |
![]() |
![]() |

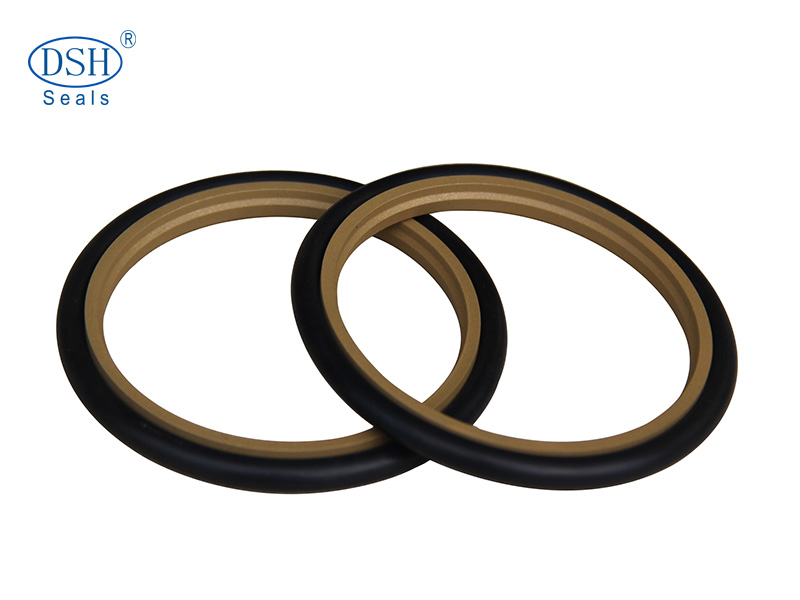

介質:液壓油、阻燃液、水、氣; 材料:NBR/PTFE FKM |

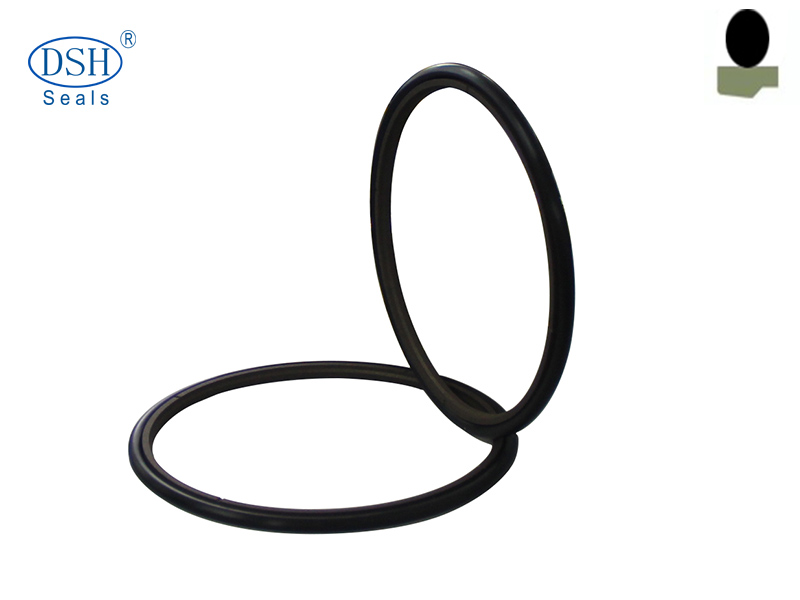

介質:標準液壓油 材料:NBR/PTFE FKM |

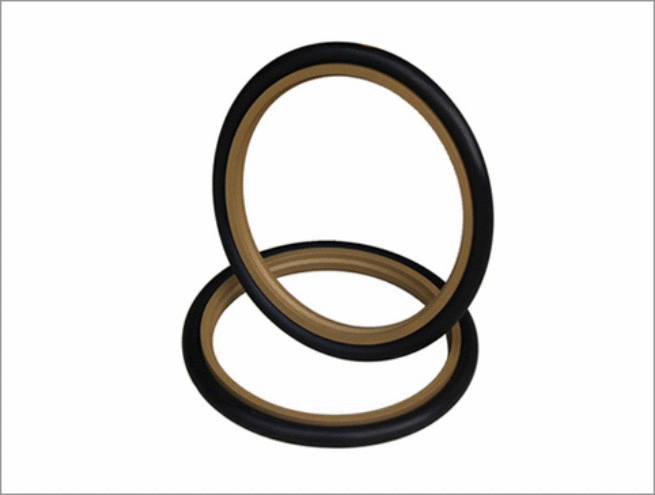

介質:液壓油、阻燃液、水、氣 材料:PTFE+PU |
