密封件溝槽加工精度推薦
來源：廣東東晟密封科技有限公司更新時間：2017-09-30

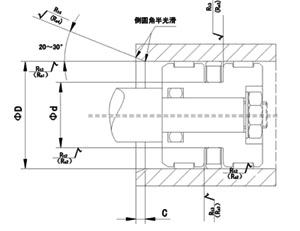

整體式活塞
分體式活塞
尺寸 C=(D-d)/4
動密封表面粗糙度要求：
0.8μm
百分之80≤tp1≤百分之95(Rt0.8μm=Ra=0.28～0.18μm，RMS=3.3～8.6μin)
靜密封表面粗糙度要求：
Rt2≤6.3μm(Ra=0.81...1.59μm，RMS=35.6...76.3μin)
tp2≥百分之60
非密封表面和導入部分倒角的粗糙度要求：
Rt3≤15μm(Ra=2.2...4.0μm，RMS=97...194μin)
Rt4≤10μm(Ra=1.4...2.6μm，RMS=62...125μin)
閉式溝槽
開式溝槽
尺寸 C=(D-d)/4
動密封表面粗糙度要求：
0.8μm
百分之80≤tp1≤百分之95(Rt0.8μm=Ra=0.28～0.18μm，RMS=3.3～8.6μin)
靜密封表面粗糙度要求：
Rt2≤6.3μm(Ra=0.81...1.59μm，RMS=35.6...76.3μin)
tp2≥百分之60
非密封表面和導入部分倒角的粗糙度要求：
Rt3≤15μm(Ra=2.2...4.0μm，RMS=97...194μin)
Rt4≤10μm(Ra=1.4...2.6μm，RMS=62...125μin)
關于密封件溝槽尺寸的ISO 標準和DIN標準已經公正，應該在設計中考慮。總之，這里涉及到的表面粗糙度、倒角和尺寸都已經過驗證并且大多數被收入標準。
我們推薦用戶遵循本樣本的公差要求和表面粗糙度要求。只有這樣，密封件安裝才能簡便并不被損壞。
表面：對于動密封表面，作為機加工序，研磨是不夠的，這些表面還需進行拋光。
圓角：對于所圓角要求，請參閱各密封件數據或應用標準。
分體式活塞
尺寸 C=(D-d)/4
動密封表面粗糙度要求：
0.8μm
百分之80≤tp1≤百分之95(Rt0.8μm=Ra=0.28～0.18μm，RMS=3.3～8.6μin)
靜密封表面粗糙度要求：
Rt2≤6.3μm(Ra=0.81...1.59μm，RMS=35.6...76.3μin)
tp2≥百分之60
非密封表面和導入部分倒角的粗糙度要求：
Rt3≤15μm(Ra=2.2...4.0μm，RMS=97...194μin)
Rt4≤10μm(Ra=1.4...2.6μm，RMS=62...125μin)
閉式溝槽
開式溝槽
尺寸 C=(D-d)/4
動密封表面粗糙度要求：
0.8μm
百分之80≤tp1≤百分之95(Rt0.8μm=Ra=0.28～0.18μm，RMS=3.3～8.6μin)
靜密封表面粗糙度要求：
Rt2≤6.3μm(Ra=0.81...1.59μm，RMS=35.6...76.3μin)
tp2≥百分之60
非密封表面和導入部分倒角的粗糙度要求：
Rt3≤15μm(Ra=2.2...4.0μm，RMS=97...194μin)
Rt4≤10μm(Ra=1.4...2.6μm，RMS=62...125μin)
關于密封件溝槽尺寸的ISO 標準和DIN標準已經公正，應該在設計中考慮。總之，這里涉及到的表面粗糙度、倒角和尺寸都已經過驗證并且大多數被收入標準。
我們推薦用戶遵循本樣本的公差要求和表面粗糙度要求。只有這樣，密封件安裝才能簡便并不被損壞。
表面：對于動密封表面，作為機加工序，研磨是不夠的，這些表面還需進行拋光。
圓角：對于所圓角要求，請參閱各密封件數據或應用標準。
注：密封件溝槽的尺寸精度和表面粗糙度將直接影響密封效果。
