薄型組合密封圈的型號規格 | 型號規格
來源：東莞市東晟密封件科技有限公司 - www.llzuyou.com更新時間：2015-05-29
|
薄型組合Piston Seals for O Ring Groove - DPD
|
薄型組合密封圈的型號規格 | 型號規格
型號
規格
型號
規格
訂貨號
孔徑
D H9
槽底徑
d h9
槽寬
L +0.2
訂貨號
孔徑
D H9
槽底徑
d h9
槽寬
L +0.2
DPD0060
6
3.1
2.4
DPD0800
80
70.6
7.1
DPD0080
8
5.1
2.4
DPD0850
85
75.6
7.1
DPD0090
9
6.1
2.4
DPD0900
90
80.6
7.1
DPD0100
10
7.1
2.4
DPD0950
95
85.6
7.1
DPD0110
11
8.1
2.4
DPD1000
100
90.6
7.1
DPD0120
12
9.1
2.4
DPD1100
110
100.6
7.1
DPD0140
14
9.5
3.6
DPD1200
120
110.6
7.1
DPD0150
15
10.5
3.6
DPD1250
125
112.8
9.5
DPD0160
16
11.5
3.6
DPD1300
130
117.8
9.5
DPD0180
18
13.5
3.6
DPD1350
135
122.8
9.5
DPD0200
20
15.5
3.6
DPD1400
140
127.8
9.5
DPD0220
22
17.5
3.6
DPD1500
150
137.8
9.5
DPD0240
24
19.5
3.6
DPD1600
160
147.8
9.5
DPD0250
25
18.8
4.8
DPD1700
170
157.8
9.5
DPD0270
27
20.8
4.8
DPD1800
180
167.8
9.5
DPD0280
28
21.8
4.8
DPD1900
190
177.8
9.5
DPD0300
30
23.8
4.8
DPD2000
200
187.8
9.5
DPD0320
32
25.8
4.8
DPD2100
210
197.8
9.5
DPD0350
35
28.8
4.8
DPD2200
220
207.8
9.5
DPD0400
40
33.8
4.8
DPD2300
230
217.8
9.5
DPD0420
42
35.8
4.8
DPD2400
240
227.8
9.5
DPD0450
45
38.8
4.8
DPD2500
250
237.8
9.5
DPD0480
48
38.6
7.1
DPD2800
280
267.8
9.5
DPD0500
50
40.6
7.1
DPD3000
300
287.8
9.5
DPD0520
52
42.6
7.1
DPD3200
320
307.8
9.5
DPD0550
55
45.6
7.1
DPD3500
350
337.8
9.5
DPD0560
56
46.6
7.1
DPD4000
400
387.8
9.5
DPD0600
60
50.6
7.1
DPD4200
420
407.8
9.5
DPD0630
63
53.6
7.1
DPD4500
450
437.8
9.5
DPD0650
65
55.6
7.1
DPD4800
480
467.8
9.5
DPD0700
70
60.6
7.1
DPD5000
500
487.8
9.5
DPD0750
75
65.6
7.1

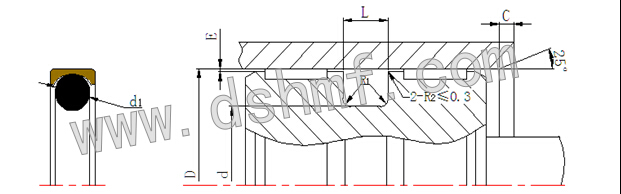

公制溝槽尺寸(mm)
缸徑D H9
溝槽底徑d h9
槽寬L +0.2
O型圈線徑d1
R1≤
C≥
6~12
D-2.9
2.4
1.78
0.4
2
14~24
D-4.5
3.6
2.62
0.4
2
25~45
D-6.2
4.8
3.53
0.6
2
48~120
D-9.4
7.1
5.33
0.8
3
125~500
D-12.2
9.5
6.99
0.8
3
