孔用旋轉格萊圈DNS
- 代碼：孔用旋轉格萊圈DNS
- 壓力≤(MPa)：30
- 速度≤(m/s)：2
- 溫度℃：-35/+200
- 材料：PTFE/NBR/FKM
- 介質：液壓油、阻燃液、水、氣
- 應用：旋轉分配器,鉸鏈裝置,移動式液壓設備,機床
- 訂購熱線：400-0087-996
|
- 旋轉密封件系列,旋轉密封圈,聚四氟乙烯密封件,油缸、氣缸行業專用密封件圈 孔用旋轉格萊圈DNS
|
 |
|

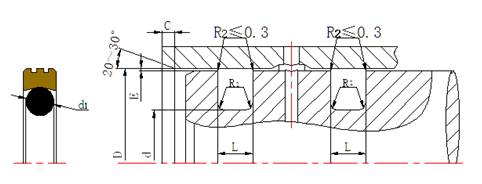

孔用旋轉格萊圈DNS截面結構圖 旋轉密封件系列,旋轉密封圈,聚四氟乙烯密封件,油缸、氣缸行業專用密封件圈 |
 |
| 密封件材料及格萊圈作用說明 | 格萊圈由一個橡膠O型圈及聚四氟乙烯圈組合而成，材質為PTFE + NBR，特殊情況下橡膠彈性體丁腈膠NBR采用氟膠FKM。它可分為孔用格萊圈和軸用格來圈，但其密封作用是一樣的，依其本身的變形對密封表面產生較高的初始接觸應力，阻止無壓力液體的泄漏。液壓缸工作時，壓力液體通過O形密封圈的彈性變形限度地擠壓方形密封圈，使之緊貼密封表面而產生較高的隨壓力液體的壓力增高而增高的附加接觸應力，并與初始接觸應力一起共同阻止壓力液體的泄漏。 |
|
技術參數 Technical Data |
|||||||||||||||
| 壓力Pressure[Mpa] | 溫度Temperature(℃) | 速度Sliding speed(m/s) | 介質Medium | ||||||||||||
| 標準產品Standard | 30 | -35/+200 | 2 |
液壓油、阻燃液、水、氣 Minderal oil based hydraulic fluids, barely flammable hydraulic fluids,water,air and others. |
|||||||||||
|
材料 Material |
設計標準或互換 Standard or can fit the groove |
|||||||||||||||
| O 圈 O ring | 滑環slide ring | ISO 7425/1 | ||||||||||||||
| 標準設計Standard | NBR |
PTFE-青銅 PTFE-Bronze |
TG40/41/42 | |||||||||||||
|
特殊Standard (on request) |
FKM |
PTFE 碳纖維 PTFE-carbon |
設計選用時可參考:特瑞堡密封(Trelleborg公司)TG4系列、邁克密封 (Merkel公司)M16系列、派克密封(Parker公司)OQ系列、 阿斯頓密封(AS公司)的YRB系列標準。 以上資料僅供參考 | |||||||||||||
|
訂貨范例 Order Example for standard version: 軸徑 Diameter d=100mm 訂貨號 Order Code DNS 100*89*4.2 |
|
Installation Dimension table based on Metric Size 公制溝槽尺寸(mm) |
| 缸徑 D H9 |
溝槽底徑 d h9 |
槽寬 L +0.2 |
O型圈線徑 d1 |
R≤ | C≥ | 擠出間隙 Max Gap E | ||||||||||
| 100bar | 200bar | 300bar | ||||||||||||||
| 8~39 | D-4.9 | 2.2 | 1.8 | 0.4 | 2 | 0.15 | 0.1 | 0.05 | ||||||||
| 40~79 | D-7.5 | 3.2 | 2.65 | 0.6 | 2.5 | 0.2 | 0.15 | 0.1 | ||||||||
| 80~132 | D-11 | 4.2 | 3.55 | 1 | 3.5 | 0.25 | 0.2 | 0.15 | ||||||||
| 140~329 | D-15.5 | 6.3 | 5.3 | 1.3 | 5 | 0.3 | 0.25 | 0.2 | ||||||||
| 330~669 | D-21 | 8.1 | 7 | 1.8 | 6.5 | 0.45 | 0.3 | 0.25 | ||||||||
| 670~999 | D-28 | 9.5 | 8.6 | 2.5 | 7.5 | 0.45 | 0.3 | 0.25 | ||||||||
|
密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。 |
 |
|
一、避免高溫 密封件的存放室溫在30℃以下，避免密封件產生高溫老化；密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
|
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
|

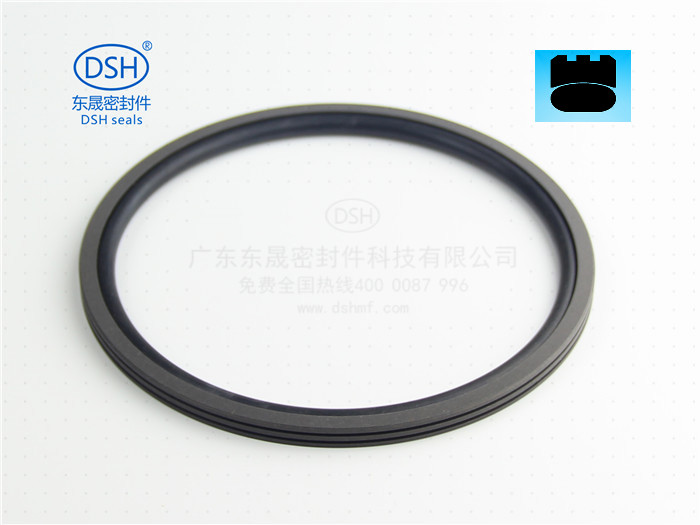

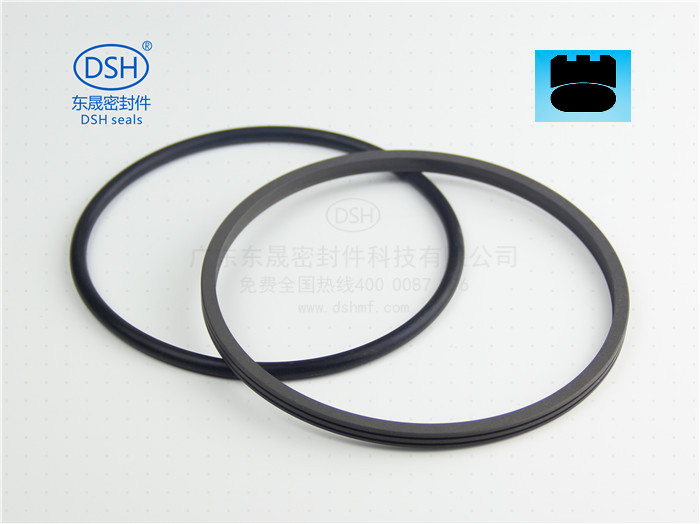

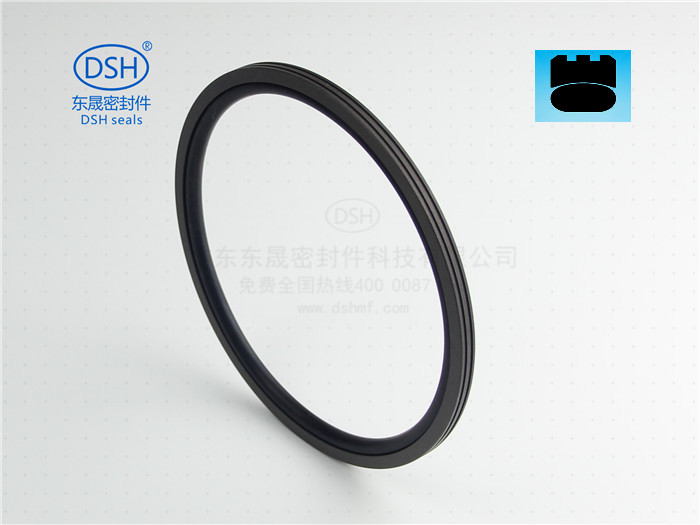

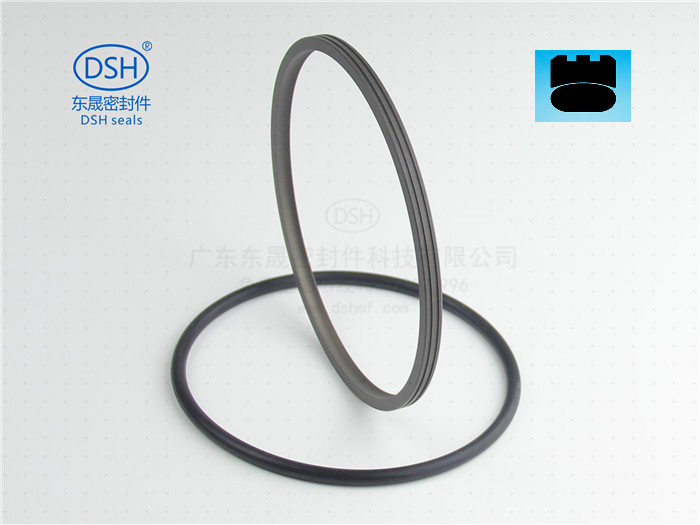

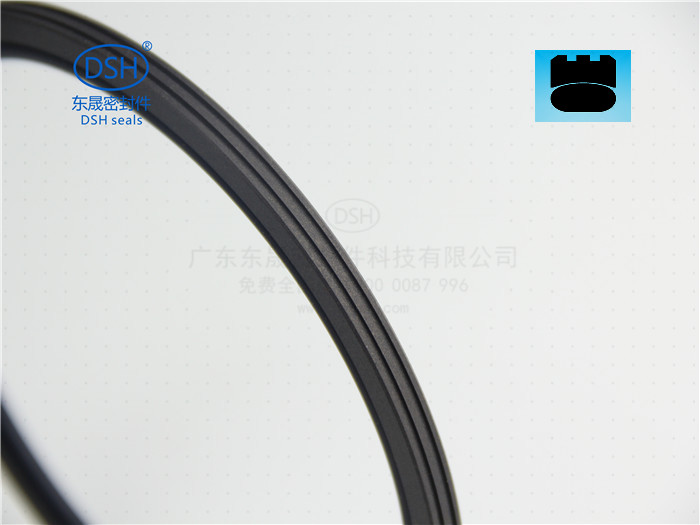

孔用旋轉格萊圈DNS產品圖 旋轉密封件系列,旋轉密封圈,聚四氟乙烯密封件,油缸、氣缸行業專用密封件圈 |
|
|
